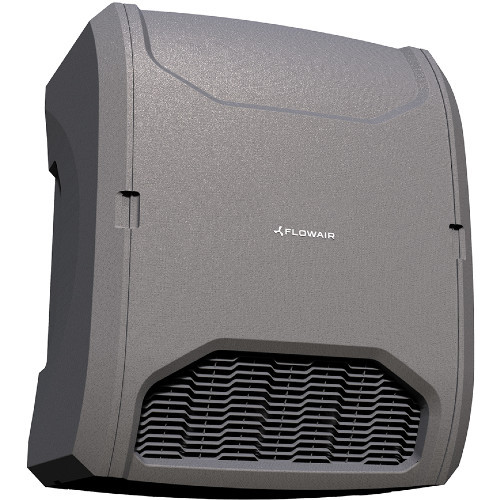

RECUPERATOR DE CĂLDURĂ FĂRĂ TUBULATURĂ FLOWAIR OXEN

FLOWAIR – intelligent air flow producator european de top, expert in furnizarea de solutii complete de incalzire si ventilatie destinate cladirilor cu volume medii si mari. Compania noastra este unic importator Flowair in Romania!

Oferta completa disponibila pe www.flowair.ro

Parametri de baza:
-debit: 1200 m³/h
-recuperare de caldura: pana la 80.9%
-greutate: 75.1 – 82.4 kg
-carcasă: EPP

OXeN asigură ventilație mecanică fără necesitatea tubulaturii. Este un sistem de ventilație ușor de montat, eficient energetic, fără tubulatură. Se adresează proiectelor unde este nevoie de aer proaspăt fără a mai fi nevoie de tubulatură.

Avantaje:
echipament fără tubulatură: asigură investiție și costuri de operare mici, mentenanță ușoară, fiind soluția ideală pentru clădirile existente.
independent: fiecare echipament este dotat cu sistem complet de control, care îi asigură funcționarea intuitivă și fiabilă.
compact: gata de funcționare. Nu necesită console suplimentare pentru montaj deoarece le are incluse.

Disponibile următoarele variante:
X2-W-1.2-V cu schimbător suplimentar pe agent termic pentru încălzire. Montaj pe perete.
X2-E-1.2-V unitate cu aerotermă (cu alimentare electrică) suplimentară, pentru instalare pe perete.
X2-N-1.2-V fără schimbător suplimentar. Montaj pe perete.
X2-W-1.2-H cu schimbător suplimentar. Montaj pe perete.
X2-N-1.2-H fără schimbător suplimentar. Montaj pe tavan.

Sistem de control: OXeN este echipat cu sistem de control complet. Dispune de controller cu touch-screen T-box.

T-box: sistem se control inteligent cu touch-screen.

Funcții de bază:
-reglare continuă (fără trepte a debitului de aer)
-setare rapidă a parametrilor doriți
-funcționare cu sau fără recuperare de căldură (by-pass)
-reglare automată temperatură aer proaspăt
-comandă până la 31 de unități simultan
-programator săptămânal
-protecție anti-îngheț
-cronometru funcționare filtre
-posibilitate de integrare BMS
-integrare cu Sistemul Flowair – control operare unități LEO, ELiS, OXeN printr-un singur T-box controller

Tehnologie. Inovație. Beneficii:

X2-Flow: Eficiență mare a recuperării de căldură cu ajutorul celor două schimbătoare de căldură cu flux încrucișat. Acestea sunt construite din aluminiu, ceea ce le face foarte rezistente la coroziune.

Tehnologie multi-ventilator: Unitatea este echipată cu 2 secțiuni de ventilatoare diagonale, fiecare secțiune fiind formată din 3 ventilatoare care permit o distribuție constantă a aerului pe întreaga suprafață a schimbătorului de aer, operare silențioasă și consum redus de energie.

Carcasă inovatoare: Carcasa unității este produsă dintr-un material ușor și extrem de rezistent. Polipropilena expandată (EPP) asigură izolație termică și acustică ridicată și o reducere semnificativă a greutății totale a echipamentului.

X2-W-1.2-VX2-N-1.2-VX2-W-1.2-HX2-N-1.2-HX2-E-1.2-V
Debit maxim de aer admis / evacuat [mc/h]1200 (1)1200 (1)1200 (1)1200 (1)1200 (1)
Rază maximă [m]vertical pe perete, 15 (2)vertical pe perete, 15 (2)vertical pe perete, 4,5 (3)vertical pe perete, 4,5 (3)orizontal pe perete, 15
Regulator debit aer admisie / evacuare [mc/h]direct, 150-1200direct, 150-1200direct, 150-1200direct, 150-1200fără
Nivel maxim de presiune acustică [dB(A)]49 (4)49 (4)49 (4)49 (4)49 (4)
Alimentare electrică [VAC/Hz]230/50230/50230/50230/503×400
Consum maxim de curent [A]1,91,91,91,914
Putere consumată [W]4204204204208,5
Tip de carcasăEPP – polipropilenă expandatăEPP – polipropilenă expandatăEPP – polipropilenă expandatăEPP – polipropilenă expandatăEPP – polipropilenă expandată
Culoaregrigrigrigrigri
Greutate per unitate [kg]77,575,180,578,182,5
Greutatea unității umplută cu apă [kg]78,381,3
Utilizare interiorinteriorinteriorinteriorinterior
Contaminare maximă a aerului [g/mc]0,30,30,30,30,3
Temperatura de operare [°C]5-355-355-355-355-35
Poziție de operareinstalare verticală utilizând consolainstalare verticală utilizând consolape tavanpe tavaninstalare verticală utilizând consola
IP4242424242
Clasă de izolareEU4EU4EU4EU4EU4
Tip schimbător recuperator căldurărecuperare de căldură în două trepte prin schimbător de căldură cu flux încrucișatrecuperare de căldură în două trepte prin schimbător de căldură cu flux încrucișatrecuperare de căldură în două trepte prin schimbător de căldură cu flux încrucișatrecuperare de căldură în două trepte prin schimbător de căldură cu flux încrucișatrecuperare de căldură în două trepte prin schimbător de căldură cu flux încrucișat
Eficiență termică uscat / umed [%]74,7/ 80,9 (6)74,7/ 80,9 (6)74,7/ 80,9 (6)74,7/ 80,9 (6)74,7/ 80,9 (6)
Tip aerotermă suplimentarăaerotermeaerotermeaeroterme electrice
Distanța maximă a fluxului de aer [kW]10 (6)10 (6)8,5
Diferența de temperatură (ΔT) [°C]25 (6)25 (6)
Racorduri [”]½½
Presiune maximă de operare [MPa]1,61,6
Temperatură maximă agent termic [°C]9595
Sistem de controlpanou de control cu touch screenpanou de control cu touch screenpanou de control cu touch screenpanou de control cu touch screenpanou de control cu touch screen
Protecție anti-îngheț a schimbătorului de căldură al recuperatoruluidiminuarea turației ventilatoruluidiminuarea turației ventilatoruluidiminuarea turației ventilatoruluidiminuarea turației ventilatoruluidiminuarea turației ventilatorului

(1) Debit de aer maxim în timpul funcționării cu filtre EU4 și admisie de aer OxS
(2) Rază curent aer izoterm la 0.2 m/s limită de viteză
(3) Nivel presiune acustică la distanța de 5m față de unitate, în încăperi cu capacitate medie de absorbție a sunetului și cubatură de 500mc
(4) Similar cu 9007
(5) Potrivit directivei 2009/125/EC, măsurat cu flux de masă echilibrat, o diferență de temperatură interior-exterior de 20K și flux de aer 1200 mc/h
(6) La temperatura apei de 80/60˚C, temperatură aer de admisie 5˚C și debit de aer 1200 mc/h
