• Viega Fronterra SIDE 12 CLIP - SISTEM DE PERETI RADIANTI - Technova - studiu de caz - casa familiala

Client: Casa familiala

Localizare: Timisoara, Jud. Timis

Executant: OMNI PREZENTA S.R.L.

Echipamente: Viega Fonterra – Sistem de pereti radianti

*imagine cu titlu de prezentare

CERINTELE PROIECTULUI:

Alegerea unui sistem mixt de incalzire-racire fara curenti de aer si economic din punct de vedere al exploatarii.

CARACTERISTICI SI AVANTAJE:

-Necesarul de caldura redus al cladirilor noi, poate fi satisfacut de pereti si tavane radiante
-Solutia de incalzire si racire radianta prin perete, se potriveste atat la cladiri noi cat si la modernizarile energetice din cele vechi
-Ambele metode pot fi instalate atat in sisteme de montaj cu tencuiala umeda, cat si uscata
-Sistemele radiante de pereti si tavane sunt solutii invizibile si nu au un efect estetic asupra designului intern
-Se poate combina optim, cu surse de energie regenerabila
-Este o solutie eficienta energetic
-In cazul peretilor radianti, pierderea de caldura sau de racire este compensata exact acolo unde ea are loc
-Transferul de caldura sau racire se face prin radiatie si astfel sunt eliminati curentii de aer care s-ar putea creea in incapere

FONTERRA VIEGA – INCALZIRE/ RACIRE RADIANTA:

Sistemele de reglare a temperaturii prin suprafete Fonterra pentru constructii noi si renovare sunt aplicate pentru incalzirea si racirea spatiilor de uz privat sau profesional. Elemente de constructie bogate in variante cu posibilitati de pozare si fixare in constructiile in pardoseala, perete si plafon elibereaza spatiul pentru amenajare si utilizare profesionala – fara corpuri de incalzire care sa deranjeze.

FONTERRA VIEGA – SIDE 12 CLIP: SISTEMUL VARIABIL PENTRU CONSTRUCTIA UMEDA

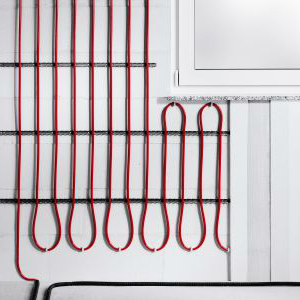

Viega Fronterra SIDE 12 CLIP pentru constructia umeda studiu de caz casa familiala sistem de pereti radianti technova

Indiferent daca un perete este compus din caramida, beton sau gresie, cu ajutorul sistemului Fonterra Side 12 Clip se poate realiza reglarea temperaturii fiecarui perete. Pentru aceasta, conducta PB flexibila si eficienta se va fixa simplu cu ajutorul sinei cu clip si cu colier cu cuie pe suprafata peretelui iar mai tarziu se va tencui (drept si la geometrii individuale ale incaperii).

Caracteristici si avantaje in detaliu:

-Sistem cu apa pentru incalzirea peretului, la montarea pe pereti masivi din caramida, beton, BCA etc
-Montarea sinusoidala a conductei de polibutilena cu bariera de oxigen, dupa montarea sinei pentru clipsuri
-Suprfata maxima de acoperire a peretelui: 6 mp
-Potrivit pentru tencuiala din gips, var, lut sau ciment
-Acoperirea necesara a tencuielii de minim 10 mm cu folosirea tesaturilor de armare pentru diminuarea formarii fisurilor
-Posibilitate de conectare a sectiunii de perete direct la distribuitorul circuitului de incalzire
-Fixarea conductei in pamant cu coliere cu cuie sau dibluri
-Posibilitate de legare flexibila a campurilor de incalzire a peretelui de 6 mp, respectiv 80 m lungime de conducta direct la distribuitorul circuitului de incalzire
-Grosimea totala a tencuielii 26 mm (16 mm sina pentru clipsuri, inclusiv conducta polibutilena 12×1.3 mm plus 10 mm acoperire tencuiala

studiu de caz technova viega fronterra sistem de pereti radianti montarea sinei de prindere casa familiala

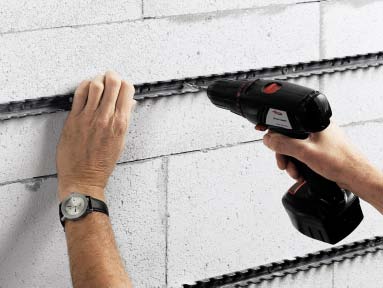

Montarea sinei de prindere
Sina de prindere Side 12 este montata pe peretele masiv

studiu de caz technova viega fronterra sistem de pereti radianti fixarea conductei PB casa familiala

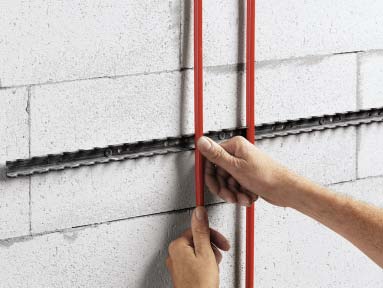

Fixarea conductei PB
Conducta Fonterra de polibutilena este fixata simplu si sigur in sina de prindere.

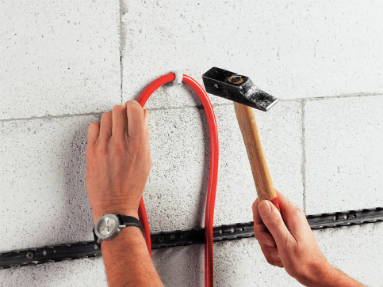

studiu de caz technova viega fronterra sistem de pereti radianti stabilizarea devierii casa familiala

Stabilizarea devierii
Conductele sunt fixate in zona de curbura cu coliere cu cuie

Montarea flexibila
Combinatia inteligenta dintre Fronterra Side 12 sina de prindere si conducta foarte flexibila din polibutilena permite o montare foarte flexibila si exacta a conductei.
Pentru aceasta, se pot conecta campuri de incalzire a peretilor de pana la 6 mp, respectiv cu pana la 80 m lungime de conducta direct la distribuitorul circuitului de incalzire.



Utilizarea optima a suprafetelor

Ferestrele, usile si proeminentele pot fi degajate simplu si flexibil cu ajutorul sistemului de reglare a temperaturii Viega Fronterra Side 12 Clip. Chiar si pe suprafete de perete impartite deficitar si care nu se afla una langa cealalta se pot utiliza optim si se poate regla tenperatura corespunzator.

Exemplu de montare pe un perete masiv
1 = la statia de distributie
2 = circuit de incalzire cu maxim 6 mp suprafata de incalzire a peretelui, respectiv 80 m lungime de conducta
3 = conducta PB de 12×1.3mm in conducta de protectie

ACCESORII FONTERRA SIDE 12 CLIP

Viega 1234 - Sina de prindere 12 - Viega sistem de pereti radianti - casa familiala Timisoara - studiu de caz Technova

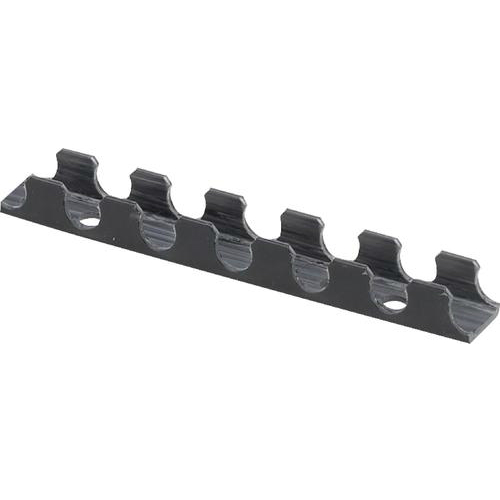

Sina de prindere 12
Model 1234

Viega 1405 - Conducta PB 12 - Sistem de pereti radianti Viega - Technova - studiu de caz casa familiala Timisoara

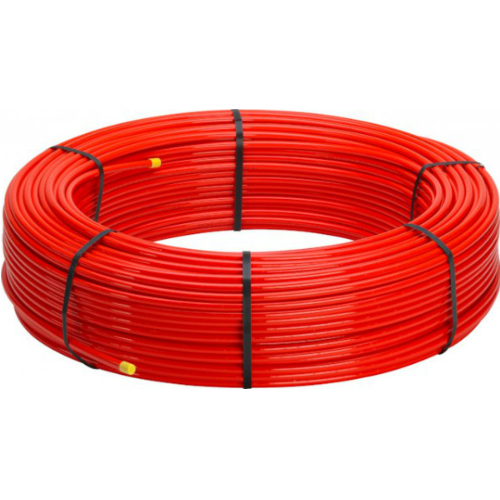

Conducta PB 12
Model 1405

Viega 1273 - Protectie rosturi de dilatatie 12 - Viega - Sistem de pereti radianti - Studiu de caz Technova - Casa familiala Timisoara

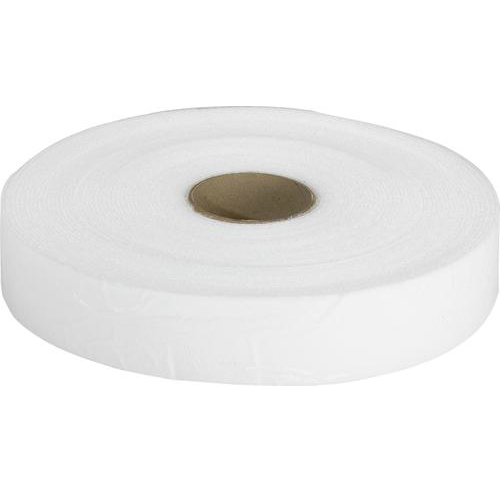

Protectie rosturi de dilatatie 12
Model 1273

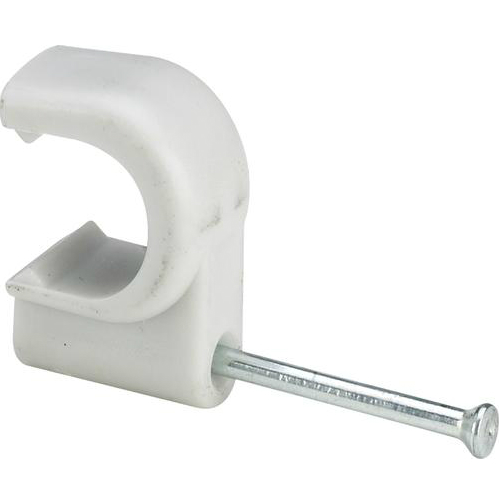

Viega 12394 - Coliere cu cuie - studiu de caz - Technova - sistem de pereti radianti Viega - Casa familiala Timisoara

Coliere cu cuie
Model 1239.4

Viega 1270 - Benzi izolatoare de margine 150/B - accesorii sistem de pereti radianti Viega - casa familiala Timisoara - studiu de caz Technova

Benzi izolatoare de margine 150/B
Model 1270

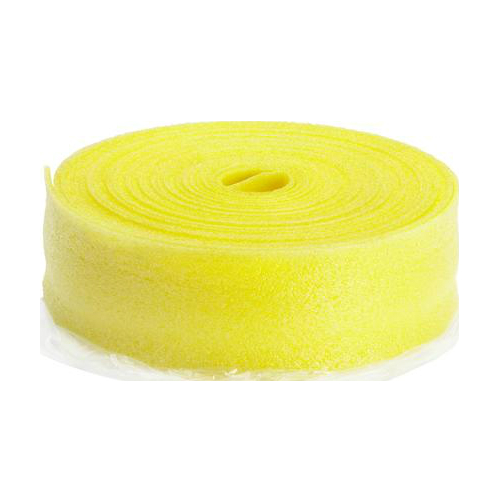

Viega 12701 - Benzi perimetrale 150/10 - autoadezive - sistem de pereti radianti - casa familiala Timisoara - Technova - studiu de caz

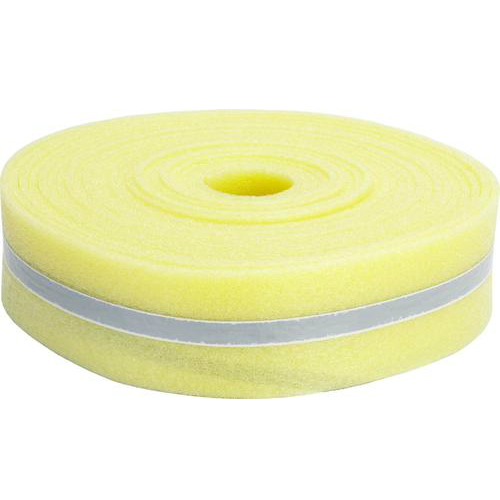

Benzi perimetrale 150/10, autoadezive
Model 1270.1

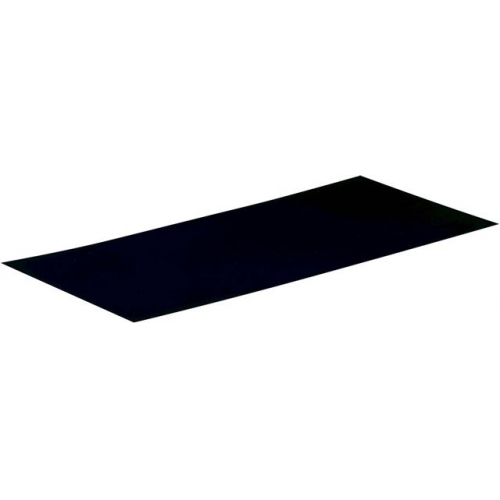

Viega 1237.5 - Folie de protectie termica - accesorii sistem de pereti radianti Viega - side 12 clip - Technova - studiu de caz - casa familiala - Timisoara

Folie de protectie termica
Model 1237.5

Viega 12392 - Diblu percutie - Accesorii sistem de pereti radianti Viega studiu de caz casa familiala Technova

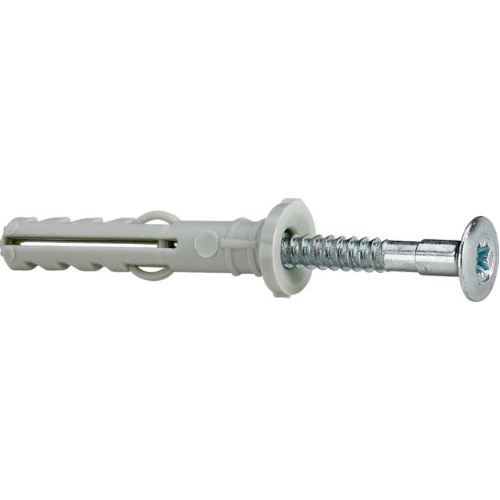

Diblu percutie
Model 1239.2
