COSURI DE FUM SCHIEDEL – GERMANIA

SISTEME DE COSURI DE FUM CERAMICE

SCHIEDEL UNI PLUS

Cosuri de fum ceramice - Schiedel - cos de fum inox, cos de fum tabla, cos de fum ceramic, cos de fum centrala pe lemne, cos de fum centrala pe gaz

Sistemul de cos de fum Schiedel UNI PPLUS se utilizeaza pentru evacuarea cu tiraj natural a fumului si a gazelor de ardere provenite de la:

generatoare de caldura individuale (sobe de teracota, sobe metalice, seminee)
cazane pentru instalatii de incalzire centrala
instalatii termice industriale (cazane de aburi, cuptoare, crematorii etc)

Din punct de vedere al temperaturilor gazelor de ardere in regim normal de funtionare si in situatii exceptionale, al agresivitatii reziduurilor de ardere si al condensului format in interiorul canalului de fum, acest sistem de cos se poate adopta pentru:

combustibili gazosi
combustibili lichizi
combustibili solizi

Siguranta in exploatare: prin eliminarea riscurilor incendiilor provocate de cosurile de fum defecte si a intoxicatiilor cu monoxid de carbon cauzate de cosurile de fum neetanse

Tiraj optim: asigurand functionarea sursei de caldura la randament energetic maxim

Durabilitate ridicata: fiind exclusa, pe toata perioada de exploatare a cosului de fum, necesitatea efectuarii unor reparatii sau interventii ulterioare costisitoare

Montaj simplu si rapid: cu costuri de punere in opera reduse, datorita elementelor componente prefabricate modulate

Garantie de 30 de ani: asigurata pentru sistemele de cosuri de fum ceramice tip Schiedel. Altfel spus, minim 30 de ani de siguranta si confort pentru intreaga familie.

Descriere:

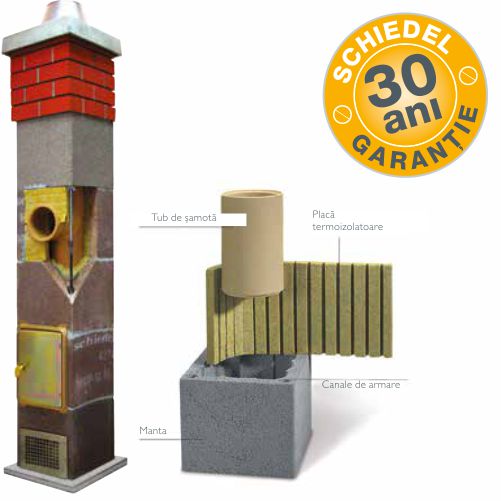

Schiedel UNI PLUS este un sistem de cos de fum in trei straturi, realizat din elemente prefabricate, cu precizie dimensionala ridicata, avand urmatoarea solutie constructiva:

1. Tubulatura de samota: Canalul de fum, care intra in contact direct cu reziduurile de ardere, se realizeaza din tuburi de samota de inalta calitate tip Schiedel. Ele se caracterizeaza prin sectiune circulara si rugozitate redusa a peretilor, rezistenta la temperaturi ridicate si la socuri termice, rezistenta la coroziune chimica, etanseitate la gazele arse si la difuzia vaporilor de apa.

2. Tubulatura: cuprinde si elementele prevazute cu racordurile pentru usita de curatire si racordurile de fum la 45° respectiv 90°. Lungimea de fabricare a tuburilor curente este de 33 cm.

3. Termoizolatie: Placile de vata minerala bazaltica asigura termoizolarea corespunzatoare a cosului de fum, principalele caracteristici ale acestora fiind incombustibilitatea, densitatea si rigiditatea medie, precum si stabilitatea termica buna. Placile cu crestaturile orientate spre interior asigura centrarea tubulaturii de samota in interiorul mantalei si permit totodata dilatarea termica libera a canalului de fum.

4. Manta prefabricata: Geometria interioara a mantalei include, in afara de golul central pentru canalul de fum, canalele de ventilare naturala a termoizolatiei si canalele de armare, pentru diametrele constructive ale cosului de fum cuprinse intre Ø14 – 20 cm. Mantaua prefabricata, cu inaltimea modulata de 33 cm, turnata din beton usor, are rolul de protectie mecanica si asigura stabilitatea sistemului.

5. Avantajele cosului UNI PLUS:

siguranta in exploatare
tirajul optim
durata de viata ridicata
montaj simplu
garantie 30 de ani

SISTEME DE COSURI DE FUM INOX

SCHIEDEL ICS

Avantaje:

-gama larga de diametre interioare
-siguranta in functionare
-greutate proprie redusa
-pentru toate tipurile de combustibil
-montaj rapid si curat
-garantie 10 ani

Destinatie:

Sistemul ICS are ca domeniu de utilizare evacuarea, cu tiraj natural, a gazelor de ardere provenite din generatoarele de caldura, care functioneaza cu combustibil solid, lichid sau gazos.

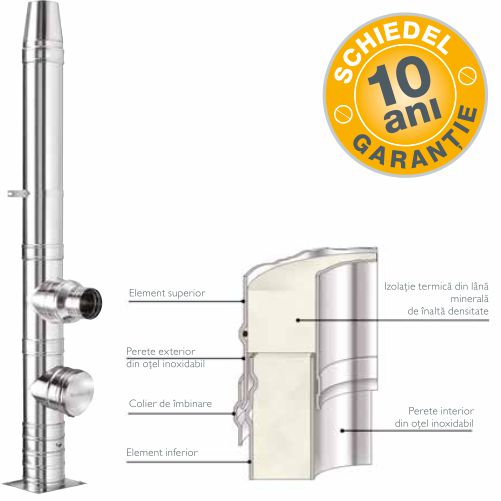

Acest sistem de cos de fum executat din otel inoxidabil de inalta calitate este certificat, conform normelor europene, pentru urmatoarele temperaturi maxime ale gazelor de ardere:

450°C in cazul sistemului ICS 25, respectiv
600°C in cazul sistemului ICS 50

Prin prevederea unor garnituri de etansare la nivelul imbinarilor componentelor, se obtine o clasa de etanseitate superioara, creându-se astfel posibilitatea utilizarii acestui tip de cos de fum si in cazul cazanelor cu condensare.

Termoizolatia continua si la nivelul imbinarilor previne formarea puntilor termice, iar prin utilizarea colierelor de imbinare se obtin legaturi stabile si sigure intre componente.

Sistemul ICS poate fi livrat cu diametre ale canalelor de fum interioare cuprinse intre Ø80-700 mm (Ø800 mm la comanda) si se caracterizeaza prin:

ICS 25

-peretele interior din otel inoxidabil AISI 316L, cu o grosime de 0.5 mm – 0.6 mm, in functie de diametru
-termoizolatie din vata minerala bazaltica de inalta densitate (128 Kg/mc), cu grosimea de 25 mm
-peretele exterior din otel inoxidabil AISI 304 (1.4301), cu o grosime de 0.6 mm
